FDA Guidance 준수를 위한 기관별 M3DT 데이터베이스 구축 방안

개요

FDA의 2023년 11월 발표된 computational modeling and simulation(CM&S) 신뢰성 평가 지침에 따르면, 의료기기 개발에서 시뮬레이션 모델의 신뢰성은 8가지 증거 카테고리를 통해 체계적으로 입증되어야 합니다. KAIST, 부산대학교병원, 오송첨단의료산업진흥재단의 M3DT 시스템이 FDA 승인을 받기 위해서는 각 기관의 특성에 맞는 구체적인 파라미터 데이터베이스와 모델 라이브러리 구축이 필수적입니다.

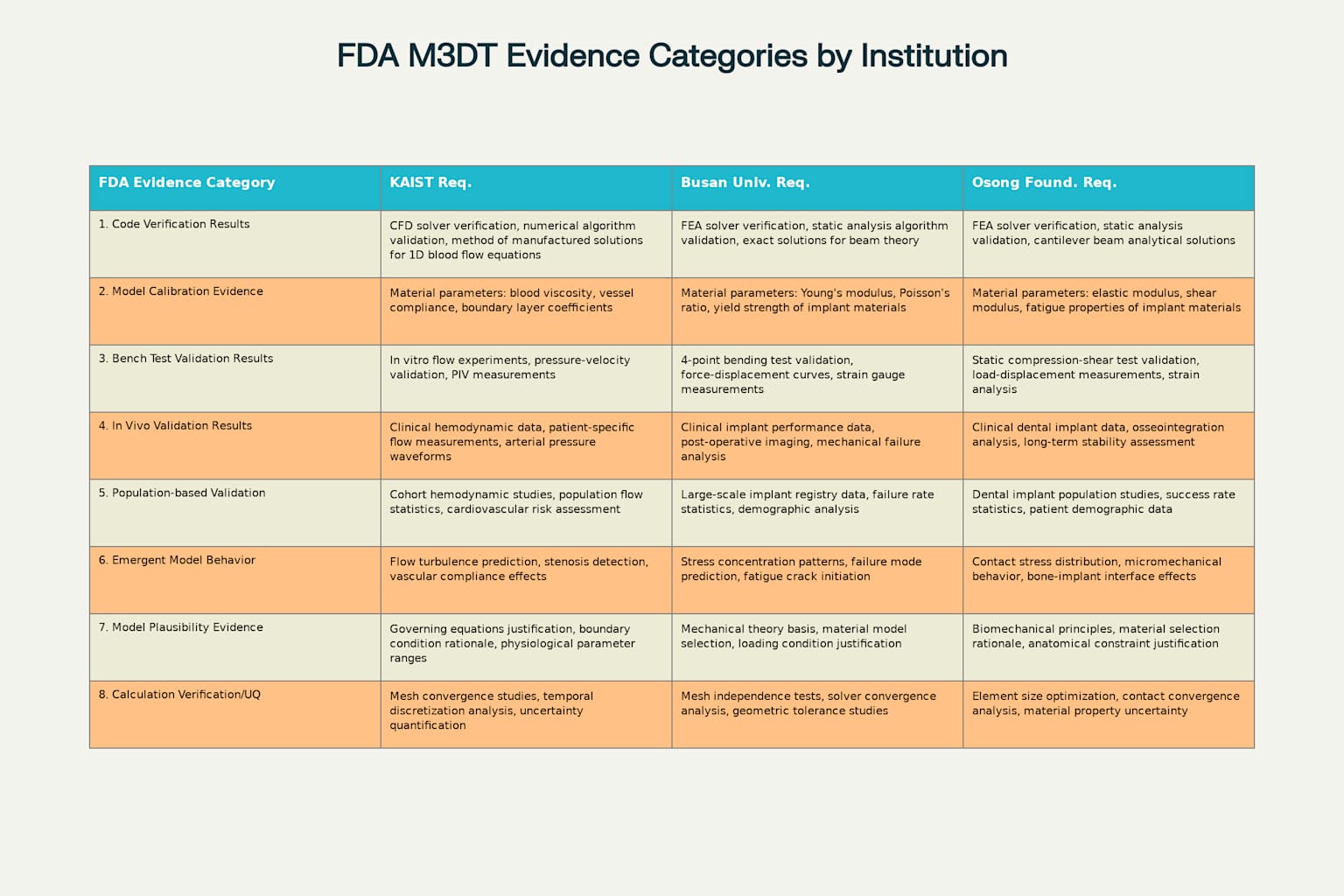

FDA 8가지 신뢰성 증거 카테고리별 기관별 요구사항 매트릭스

KAIST - 1차원 혈액 유동 차수 축소 모델

핵심 파라미터 데이터베이스 구조

KAIST의 1차원 혈액 유동 모델은 FDA의 8가지 신뢰성 증거 카테고리에 따라 총 82개의 핵심 파라미터를 관리해야 합니다. 주요 파라미터 카테고리별 구체적인 변수 타입과 데이터베이스 스키마는 다음과 같습니다.

기하학적 매개변수 (Geometric Parameters)

vessel_diameter: FLOAT(8,3) mm, 범위 1.0-30.0mm
vessel_length: FLOAT(10,3) mm, 범위 10.0-500.0mm
wall_thickness: FLOAT(6,3) mm, 범위 0.5-5.0mm
branching_angle: FLOAT(6,2) degrees, 범위 0.0-180.0°

재료 물성 매개변수 (Material Properties)

blood_viscosity: DECIMAL(8,6) Pa·s, 범위 0.003-0.008 Pa·s
blood_density: DECIMAL(8,2) kg/m³, 범위 1050.0-1080.0 kg/m³
vessel_compliance: SCIENTIFIC_NOTATION Pa⁻¹, 범위 1×10⁻⁹ - 1×10⁻⁷ Pa⁻¹
young_modulus_vessel: SCIENTIFIC_NOTATION Pa, 범위 1×10⁶ - 1×10⁸ Pa

경계 조건 매개변수 (Boundary Conditions)

inlet_flow_rate: TIME_SERIES_BLOB mL/s, JSON 형태로 시간-유량 쌍 저장
outlet_pressure: TIME_SERIES_BLOB mmHg, 압력 파형 데이터
cardiac_cycle_period: FLOAT(6,3) s, 범위 0.5-2.0초
pulsatility_index: FLOAT(6,4) dimensionless, 범위 0.5-5.0

구체적 구현 사례

KAIST의 관상동맥 혈류 해석 모델 구현 사례를 보면, verification_test_cases 테이블은 다음과 같은 스키마를 가집니다:

CREATE TABLE verification_test_cases (
    test_id VARCHAR(20) PRIMARY KEY,
    geometry GEOMETRY_TYPE,
    analytical_solution FUNCTION_BLOB,
    convergence_rate DECIMAL(8,6),
    test_category ENUM('MMS', 'BENCHMARK', 'ANALYTICAL'),
    created_timestamp TIMESTAMP DEFAULT CURRENT_TIMESTAMP
);

실제 데이터 예시:

test_id: "MMS_STENOSIS_001"
geometry: ST_GeomFromText('LINESTRING(0 0, 100 0)')
analytical_solution: {function: sin(pi*x/L)*exp(-t), parameters: {L: 100, Re: 1000}}
convergence_rate: 1.986543

PIV 검증 데이터베이스 구조

벤치 테스트 검증을 위한 PIV(Particle Image Velocimetry) 측정 데이터는 다음과 같은 복합 데이터 타입을 사용합니다:

CREATE TABLE piv_measurements (
    exp_id VARCHAR(20) PRIMARY KEY,
    velocity_field SPATIAL_FIELD_BLOB,
    pressure_field SPATIAL_FIELD_BLOB,
    uncertainty_bounds UNCERTAINTY_MATRIX,
    measurement_timestamp TIMESTAMP,
    equipment_calibration_id VARCHAR(20)
);

velocity_field는 JSON 형태로 다음과 같이 저장됩니다:

{
  "grid_resolution": [256, 256],
  "spatial_coordinates": [[x1,y1], [x2,y2], ...],
  "velocity_vectors": [[vx1,vy1], [vx2,vy2], ...],
  "measurement_uncertainty": [[ux1,uy1], [ux2,uy2], ...]
}

부산대학교 - 외상용 임플란트 4점 정적 굽힘 시험

핵심 파라미터 데이터베이스 구조

부산대학교의 외상용 임플란트 시뮬레이션은 ASTM F382 표준에 기반하여 72개의 주요 파라미터를 관리합니다.

플레이트 기하학 매개변수

plate_length: DECIMAL(8,3) mm, 범위 50.0-200.0mm
plate_width: DECIMAL(8,3) mm, 범위 10.0-30.0mm
plate_thickness: DECIMAL(8,3) mm, 범위 2.0-10.0mm
hole_diameter: DECIMAL(8,3) mm, 범위 3.0-8.0mm

재료 물성 매개변수

elastic_modulus: DECIMAL(8,2) GPa, 범위 100.0-250.0 GPa
poisson_ratio: DECIMAL(8,6) dimensionless, 범위 0.25-0.35
yield_strength: DECIMAL(10,2) MPa, 범위 500.0-1500.0 MPa
fatigue_limit: DECIMAL(10,2) MPa, 범위 200.0-800.0 MPa

구체적 구현 사례

부산대학교의 Convex 8H bone plate 분석 사례에서는 다음과 같은 구체적인 데이터베이스 스키마가 구현되었습니다:

CREATE TABLE geometry_parameters (
    plate_id VARCHAR(20) PRIMARY KEY,
    length_mm DECIMAL(8,3) NOT NULL CHECK (length_mm BETWEEN 50.0 AND 200.0),
    width_mm DECIMAL(8,3) NOT NULL CHECK (width_mm BETWEEN 10.0 AND 30.0),
    thickness_mm DECIMAL(8,3) NOT NULL CHECK (thickness_mm BETWEEN 2.0 AND 10.0),
    plate_type ENUM('CONVEX_8H', 'CONCAVE_8H', 'CONVEX_10H', 'CONCAVE_10H'),
    geometric_tolerance DECIMAL(6,4) DEFAULT 0.0001
);

실제 데이터 예시:

plate_id: "PLT_CV8H_001"
length_mm: 120.000
width_mm: 15.000
thickness_mm: 4.500
plate_type: "CONVEX_8H"

메시 구성 매개변수

유한요소해석을 위한 메시 구성 데이터는 다음과 같은 서브타입을 가집니다:

CREATE TABLE mesh_configuration (
    mesh_id VARCHAR(20) PRIMARY KEY,
    element_type ENUM('C3D10', 'C3D20', 'C3D8', 'C3D4'),
    element_size_mm DECIMAL(8,4) CHECK (element_size_mm BETWEEN 0.1 AND 2.0),
    total_elements INTEGER CHECK (total_elements BETWEEN 1000 AND 1000000),
    mesh_quality_metric DECIMAL(6,4),
    convergence_status ENUM('CONVERGED', 'NOT_CONVERGED', 'PENDING')
);

오송재단 - 치과용 임플란트 정적 전단-압축 시험

핵심 파라미터 데이터베이스 구조

오송재단의 치과용 임플란트 시뮬레이션은 ISO 14801:2016 표준에 따라 76개의 핵심 파라미터를 관리합니다.

임플란트 기하학 매개변수

implant_diameter: DECIMAL(6,2) mm, 범위 3.0-6.0mm
implant_length: DECIMAL(6,2) mm, 범위 8.0-20.0mm
thread_pitch: DECIMAL(6,3) mm, 범위 0.5-2.0mm
abutment_angle: DECIMAL(6,2) degrees, 범위 12.0-37.0°

티타늄 재료 매개변수

titanium_modulus: DECIMAL(8,2) GPa, 범위 100.0-120.0 GPa
shear_modulus: DECIMAL(8,2) GPa, 범위 40.0-50.0 GPa
compressive_strength: DECIMAL(10,2) MPa, 범위 800.0-1200.0 MPa
surface_roughness: DECIMAL(6,3) μm, 범위 0.5-5.0 μm

구체적 구현 사례

오송재단의 straight type 치과 임플란트 분석에서는 다음과 같은 세부 데이터베이스 구조가 구현되었습니다:

CREATE TABLE implant_geometry (
    implant_id VARCHAR(20) PRIMARY KEY,
    diameter_mm DECIMAL(6,2) NOT NULL CHECK (diameter_mm BETWEEN 3.0 AND 6.0),
    length_mm DECIMAL(6,2) NOT NULL CHECK (length_mm BETWEEN 8.0 AND 20.0),
    thread_geometry TEXT NOT NULL,
    implant_type ENUM('STRAIGHT', 'ANGLED'),
    surface_treatment VARCHAR(100)
);

실제 데이터 예시:

implant_id: "IMP_STR_4.2_10"
diameter_mm: 4.20
length_mm: 10.00
thread_geometry: "V-thread, 0.8mm pitch, 60° angle"
implant_type: "STRAIGHT"
surface_treatment: "SLA (Sand-blasted, Large-grit, Acid-etched)"

접촉 정의 매개변수

치과 임플란트와 골조직 간의 접촉 모델링을 위한 데이터 구조:

CREATE TABLE contact_definition (
    contact_id VARCHAR(20) PRIMARY KEY,
    contact_type ENUM('bonded', 'frictional', 'rough'),
    friction_coefficient DECIMAL(6,4) CHECK (friction_coefficient BETWEEN 0.0 AND 1.0),
    penetration_tolerance DECIMAL(10,8),
    contact_algorithm ENUM('PENALTY', 'LAGRANGE', 'AUGMENTED_LAGRANGE'),
    surface_interaction_model TEXT
);

통합 모델 라이브러리 구조

세 기관의 M3DT 시스템은 각각 특화된 모델 라이브러리를 구축해야 하며, 총 5개의 핵심 컴포넌트로 구성됩니다:

검증 모델 (Verification Models)

KAIST: 15개 코어 테이블, 500+ 매개변수
부산대학교: 12개 코어 테이블, 300+ 매개변수
오송재단: 14개 코어 테이블, 350+ 매개변수

보정 모델 (Calibration Models)

KAIST: 12개 코어 테이블, 200+ 매개변수
부산대학교: 10개 코어 테이블, 150+ 매개변수
오송재단: 11개 코어 테이블, 180+ 매개변수

검증 모델 (Validation Models)

KAIST: 20개 코어 테이블, 800+ 매개변수
부산대학교: 18개 코어 테이블, 600+ 매개변수
오송재단: 16개 코어 테이블, 550+ 매개변수
